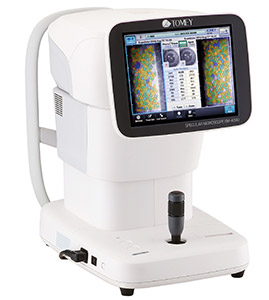

EM-4000 : Microscope spéculaire automatique

Le nouveau microscope spéculaire automatique TOMEY !

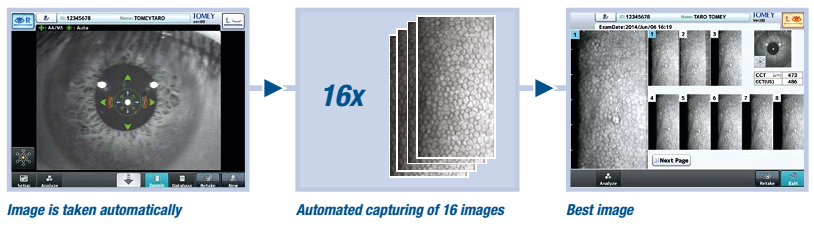

Mesure sans contact, Eye-tracker 3D et analyse automatique de l’endothélium font du microscope spéculaire EM-4000 un outil professionnel et rapide. Le temps d’examen est de 4 secondes pour les deux yeux. Grâce à l’alignement automatique, il est désormais possible de répéter la mesure sur la même zone d’analyse en assurant la reproductibilité du comptage cellulaire. La mesure de pachymétrie sans contact intégrée est réalisée pour chaque mesure centrale. Le grand écran couleur tactile offre un confort inégalé pour la prise de mesure et facilite la visualisation des cellules et leur comptage en mode manuel. Toutes les commandes sont accessibles sur l’écran tactile.

  • Autonome, rapide et ergonomique
  • Alignement et mesure automatiques
  • Pachymétrie sans contact

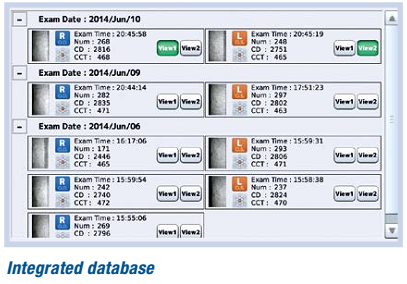

  • Base de données et imprimantes intégrées
  • Analyse automatique (L-Count / core method / dark area)


Caractéristiques techniques :

Résolution


Nombre de pixels utilisés pour la capture 480 (V) x 180 (H)
Fenêtre de mesure 0.25 x 0.54 mm
Points de fixation 1 central + 14 périphériques
Résolution minimale sur les cellules 1.14 μm (V) x 1.45 μm (H)
Grossissement optique X 190
Affichage Ecran LCD 10.4’’
Résolution affichage 1.14 μm

Mesure


Alignement automatique Oui
Mesure automatique Oui
Mode manuel Oui


Examen automatique 16 images analysables
Nombre de cellules analysées Jusqu’à 300
Position de mesure Centre + 14 en périphérie

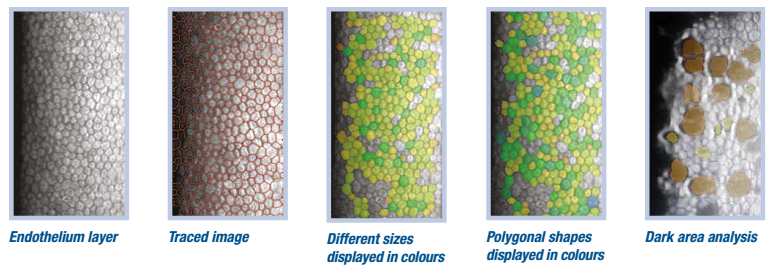

Méthodes d’analyse Automatique
L-Count
Méthodes des noyaux (Core Method)
Analyse des déficits cellulaires (Dark Area Analysis)
Données analysées Densité cellulaire (CD)
Taille moyenne des cellules (Average Cell Area)
Déviation standard (SD)
Coefficient de variation (CV)
Taille des cellules (Minimale et maximale)
Déplacement des parties mobiles X : 88 mm
Y : 40 mm
Z : 50 mm
Déplacement de la mentonnière 70 mm
Précision en pachymétrie ± 10 μm


Exportation des mesures

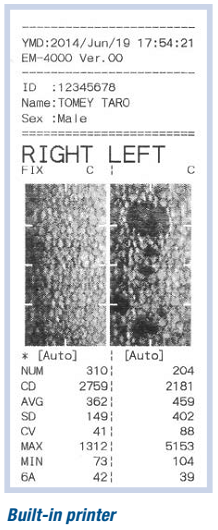

Imprimante intégrée Imprimante thermique
Export des données USB-H x 2
USB-D x 2
LAN
SD CARD (pour la base de données)

Environnement de mesure


Température +10°C à +40°C
Humidité 30 à 75 %
Pression atmosphérique 800 à 1060 hPa
Standards appliqués MDD Annex ii – ISO 13485

Dimensions et courant utilisés


Dimensions 309 (L) x 491 (l) x 450 (H) mm
Poids 22 kg
Courant 100 à 240 V
Fréquence 50/60 Hz
Consommation 100 VA
